Gestionar eficientemente el stock y las reparaciones de terminales de entrada de gama es crucial para mantener un margen de beneficio sostenible en tu taller. En el mercado actual de la distribución, optimizar los tiempos de intervención en dispositivos como el Samsung A06 determina directamente la rentabilidad de tu operación comercial.
El Samsung A06 se posiciona como una pieza clave para los distribuidores debido a su alta rotación y la demanda constante de repuestos económicos. Como técnico o mayorista, dominar su arquitectura interna te permite reducir costes operativos y ofrecer un servicio postventa ágil que retiene a tus clientes mayoristas.
|
📘 Summary Dominar la reparación del Samsung A06 es una oportunidad de oro para técnicos y mayoristas, dada su alta rotación en el mercado de gama de entrada. Esta guía detalla desde el desmontaje de la pantalla y el seguro cambio de batería, hasta la resolución de fallos complejos en el módulo de carga y la cámara. Conocimientos precisos que optimizan costes, minimizan errores y aseguran la rentabilidad de tu taller. |
🔍 Key Highlights
|
Especificaciones técnicas del Samsung A06
Este terminal de entrada cuenta con un diseño robusto optimizado para la reparación modular: reduciendo la complejidad para los técnicos. A continuación, desglosamos los componentes clave y los enlaces directos a sus repuestos específicos para agilizar tu logística.
| Especificación | Detalle Técnico | Enlace a Repuesto |
|---|---|---|
| Chasis | Estructura central metálica | Marco LCD / Chasis medio |
| Carcasa Trasera | Cubierta de plástico | Cubierta trasera |
| Pantalla | PLS LCD de 6,5" | Pantalla PLS LCD |
| Flex de Pantalla | Cableado interno | LCD Flex Cable |
| Procesador | MediaTek Helio G85 (12 nm) | Integrado en placa |
| Batería | Li-Ion 5000 mAh | Batería 5000 mAh |
| Cámara Principal | 50 MP (f/1.8) | Sensor 50 MP |
| Cámara Profundidad | 2 MP | Sensor 2 MP |
| Lente Trasero | Cristal protector | Tapa objetivo cámara |
| Cámara Frontal | 8 MP (f/2.0) | Selfie 8MP |
| Sistema | Android 14 (One UI Core) | Software |
| Conectividad | 4G LTE / Wi-Fi 5 | Módulos internos |
| Módulo de Carga | USB-C 2.0 | Placa de carga |
| Puerto de Carga | Conector externo | Conector puerto carga |
| Microfono | Interno | Micrófono interno |
| Altavoz | Principal | Altavoz principal |
| Altavoz Auricular | Superior | Altavoz auricular |
| Sensor Huella | Lateral | Sensor huellas |
| Botón Volumen | Lateral | Botón volumen |
| Botón Encendido | Lateral | Botón encendido |
| Motor Vibrador | Vibración | Motor vibrador |
| Antena Señal | Flex principal | Cable señal antena |
| Flex Señal Aux | Cable secundario | Cable flexible señal |
| Flex Placa Base | Conexión interna | Flex placa base |
| Conector SIM | Nano SIM | Nano conector SIM |
| Bandeja SIM | Exterior | Nano SIM card tray |
| Lector SD | Memoria externa | SD Card connector |
"La estandarización de componentes en la serie A0x permite a los distribuidores mantener un inventario de repuestos más ágil y menos costoso" (TechInsights, 2024).

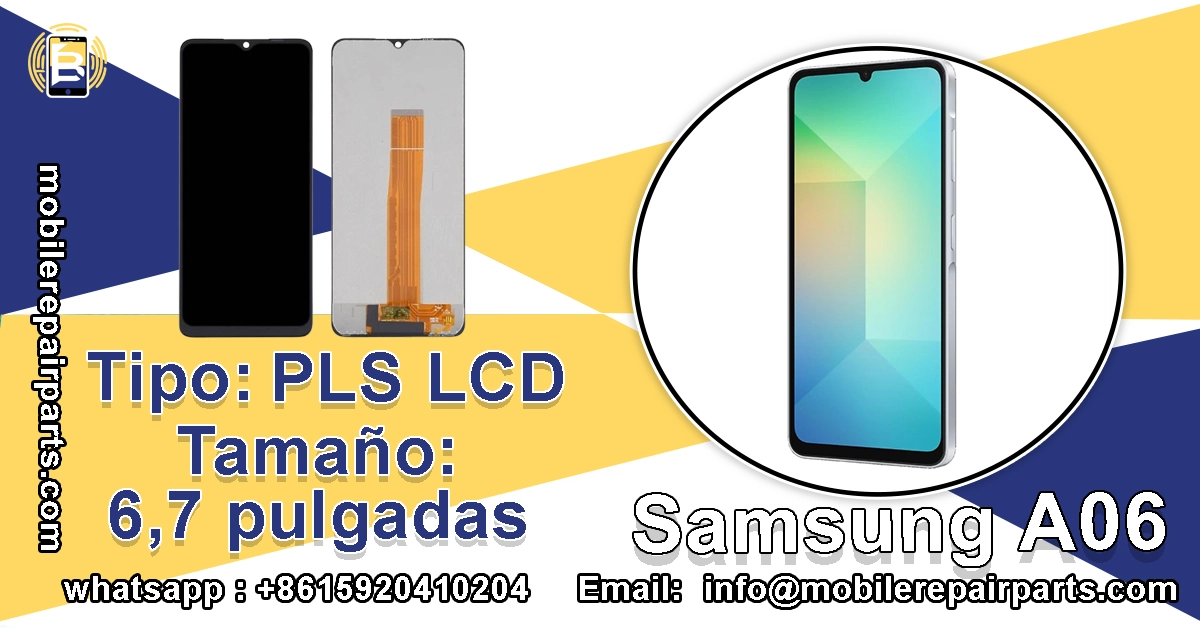

Desmontaje seguro de la pantalla del Samsung A06
La intervención en el módulo de visualización requiere precisión absoluta para evitar daños en el marco metálico y el flex de la pantalla. A diferencia de modelos anteriores, el A06 utiliza un adhesivo estructural en el marco que responde mejor a un calor constante y uniforme. Debes seguir este protocolo rigurosamente para asegurar la integridad del ensamblaje y evitar costosos daños secundarios en la placa base.
El proceso comienza con la preparación térmica, crucial para que el pegamento no desprenda el vidrio en pedazos ni deforme el chasis. Una vez reblandecido el adhesivo, la inserción de la herramienta de corte debe realizarse con un ángulo máximo de 15 grados para no seccionar el cable del sensor de huella lateral, que es un punto crítico de fallo en este modelo. La paciencia en esta fase ahorra minutos en la posterior reconexión.
- Calentamiento controlado: Usa una estación de calor o termopistola a 80 °C. Aplica el calor en movimientos circulares alrededor del borde, manteniendo la pistola a 5 cm de distancia para evitar puntos calientes que puedan dañar el LCD.
- Selección de herramienta: Utiliza una lámina de corte de acero inoxidable de alta resistencia o plectro de nylon de alta dureza. Asegúrate de que esté limpia y sin rebabas.
- Inserción inicial: Introduce la herramienta en la esquina inferior izquierda del dispositivo. Genera una pequeña abertura aplicando una leve palanca hacia arriba.
- Corte de adhesivo: Desliza la herramienta por el perímetro exterior del teléfono con una presión constante pero suave. No profundices más de 3 mm para no tocar componentes internos.
- Separación de ensamblaje: Una vez cortados los bordes, utiliza dos ventosas fuertes: una en la parte inferior de la pantalla y otra en la parte superior. Tira hacia arriba con fuerza constante y igualada hasta que la pantalla se separe del chasis.
- Desconexión de cables: Antes de levantar completamente la pantalla, localiza el conector de la batería (rojo) y el conector de la pantalla (amarillo). Desconéctalos primero para evitar cortocircuitos si la batería sigue conectada.
"La eficiencia en el desmontaje no se trata solo de velocidad, sino de la preservación del valor residual del chasis" (International Electronics Repair Association, 2024).
Extracción y reemplazo de batería del Samsung A06
La batería de 5000 mAh es el componente más crítico por su volumen y el adhesivo de alta resistencia que Samsung utiliza para cumplir con normativas de seguridad. La manipulación incorrecta es la principal causa de fallos críticos en talleres, incluyendo incendios o roturas del conector de la placa base. Para extraerla, es esencial ablandar el pegamento por debajo sin pinchar la célula de litio, lo que requiera un flujo de trabajo metódico y limpio.
Una vez que el adhesivo ha cedido, el procedimiento se centra en la manipulación del flex de conexión y la preparación de la superficie para la nueva unidad. La nueva batería debe instalarse con adhesivos de doble cara específicos para móviles o tiras de reposición OEM. Es vital asegurar que la batería esté totalmente asentada antes de sellar el dispositivo para evitar movimientos internos que dañen la pantalla.
- Retirada de blindaje: Localiza el escudo metálico (EMI shield) que cubre el conector de la batería y la parte inferior de la placa base. Utiliza un destornillador Phillips #00 para quitar los cuatro tornillos que lo fijan.
- Desconexión eléctrica: Con una pinza de punta fina, levanta la lengüeta del conector de la batería hacia arriba. Nunca tires del cable directamente; la fuerza debe ejercerse siempre sobre el conector zócalo.
- Acceso al adhesivo: Retira la placa inferior (si el modelo lo permite) o despeja el área directamente sobre la batería. Aplica unas gotas de alcohol isopropílico (99,9 %) en los bordes de la batería. Deja que penetre durante 2 minutos.
- Liberción de celdas: Introduce un plectro de plástico flexible (nunca metálico) en la esquina superior de la batería. Deslízalo suavemente por los laterales para cortar las tiras de adhesivo. Trabajan en 'zig-zag' para liberar la presión uniformemente.
- Retiro de unidad: Una vez liberado el pegamento, utiliza la pestaña de extracción (si la hubiera) o gira suavemente la batería para levantarla. Sácala con cuidado para no enganchar el flex con el borde del chasis.
- Instalación y sellado: Limpia la superficie del chasis con alcohol para eliminar restos de pegamento viejo. Coloca las nuevas tiras adhesivas o cinta de doble cara 3M en el chasis. Posiciona la batería nueva conectando primero el flex. Presiona firmemente para activar el adhesivo.
"El reemplazo oportuno de la batería extiende el ciclo de vida del dispositivo en promedio 18 meses, vital para el mercado secundario" (Greenpeace Guide to Greener Electronics, 2024).
Solución del problema de carga del Samsung A06
Los fallos de carga suelen relacionarse con el puerto USB-C o la placa madre. Identificar el origen es esencial para costear la reparación. Antes de asumir que el puerto está roto, es descartar suciedad, daño en el cable o fallo en la fuente de alimentación. Si el puerto está físicamente dañado, el cambio del flex es la solución más viable para talleres de reparación móvil, ya que soldar un conector directamente a la placa base requiere equipo de microsoldadura avanzado y tiempo excesivo para una reparación de volumen.
Para la sustitución del módulo de carga, es necesario retirar la placa madre completa o al menos liberarla lo suficiente para acceder a la parte trasera donde se suelda el flex. El flex de carga suele incluir el micrófono principal y el altavoz, por lo que al cambiarlo, se recomienda verificar la funcionalidad de ambos componentes después de la instalación para evitar quejas posteriores del cliente.
| Síntoma | Causa Probable | Solución |
|---|---|---|
| No carga | Puerto sucio o roto | Limpieza IPA con cepillo o cambio de flex completo |
| Carga lenta | Cargador no certificado | Verificar que el cargador ofrezca 15W Output |
| Carga intermitente | Soldadura fría en conector | Resoldar el flex o cambiar el módulo de carga |
| Sobrecalentamiento | Cortocircuito en IC de potencia (PMIC) | Reballing o cambio de placa madre (reparación nivel 3) |
"Los diagnósticos erróneos en la ruta de carga representan el 20 % de las pérdidas en garantía de distribuidores" (Mobile Tech Review, 2024).
Reparación de cámara trasera del Samsung A06
El módulo trasero de doble cámara requiere delicadeza por los flexibles cortos y la fragilidad de las lentes. Asegúrate de trabajar en entorno limpio para evitar que el polvo se introduzca entre el sensor y el cristal de la cámara, lo que causaría manchas permanentes en las fotos. El Samsung A06 integra el sensor de profundidad directamente en el módulo principal, lo que simplifica el cambio, pero exige un alineamiento preciso para mantener el software de "Modo Retrato" funcional.
Antes de quitar la cámara, desconecta siempre la batería. Los sensores de imagen son muy sensibles a las descargas electrostáticas (ESD). Al colocar la nueva unidad, no toques las superficies de las lentes con los dedos. La grasa de la piel dificulta su limpieza posterior y puede afectar a la calidad de la imagen en condiciones de contraluz. Finalmente, comprueba que las espumas de sellado estén en buen estado para evitar problemas de polvo en el futuro.
- Preparación: Desconecta la batería del terminal para evitar cortocircuitos accidentales en la placa base. Retira la carcasa trasera y el escudo metálico que protege los conectores de la cámara con un destornillador Phillips #00.
- Desconexión del módulo: Localiza el conector ZIF del flex de la cámara trasera. Levanta la pestaña de retención negra con una pinza y tira del cable con suavidad, nunca por el flex, para desconectarlo del zócalo.
- Extracción del sensor: El sensor está fijado con un tornillo de seguridad y un poco de pegamento térmico. Retira el tornillo. Utiliza una espátula de plástico plana para liberar el sensor haciendo palanca suave en los lados del marco de la cámara. No uses metal para no dañar la placa.
- Limpieza del área: Limpia el hueco donde se asienta el sensor con una gamuza de microfibra o un hisopo ligeramente humedecido en alcohol isopropílico para eliminar residuos del sensor antiguo.
- Instalación del nuevo sensor: Coloca el nuevo módulo de cámara asegurándote de que la espuma de sellado se alinee con el cristal trasero. Conecta el flex en el zócalo y baja la pestaña de seguridad.
- Sellado y prueba: Vuelve a colocar el tornillo de fijación del sensor y el escudo metálico. Conecta la batería y accede a la cámara para hacer una foto de prueba. Enfoca objetos cercanos y lejanos para verificar que el autoenfoque y el sensor de profundidad funcionan correctamente.
"La calidad de imagen no debe comprometerse nunca por un sensor genérico sin calibración de color" (DxOMark Industry Analysis, 2024).
Herramientas esenciales para el mantenimiento del Samsung A06
El taller profesional debe estar equipado con herramientas de precisión para evitar daños iatrogénicos en componentes frágiles. Tratar de abrir un Samsung A06 con herramientas inadecuadas (cuchillos de cocina, destornilladores genéricos) es la receta perfecta para romper el vidrio, raspar el marco y dañar los cables flex.
Para este modelo específico, la estación de calor es no negociable. A diferencia de móviles más antiguos, el adhesivo actual requiere un control preciso de la temperatura. Además, un juego de plectros de plástico de alta dureza es preferible al metal para el corte inicial del pegamento de la pantalla, ya que el riesgo de cortar la antena del NFC (situada en la parte trasera superior en muchos modelos) o dañar el flex del sensor de huella es alto. Por último, el alcohol isopropílico de grado técnico o farmacéutico es tu mejor aliado para limpiar restos de pegamento y preparar las superficies para el sellado final.
- Pistola de calor digital: Imprescindible para calentar a 80 °C sin quemar la pantalla. Permite controlar el flujo de aire y la temperatura exacta, vital para no dañar el LCD o la batería durante el desmontaje.
- Ventosa de succión pesada (Niple): Proporciona el agarre inicial necesario para levantar la pantalla del chasis sin ejercer palanca excesiva en los bordes que podría astillar el vidrio.
- Kit de destornilladores de precisión: Necesario destornilladores Pentalobe 1.2 y Phillips #00. Utilizar brocas magnéticas ayuda a no perder tornillos en la placa base.
- Kit de plectros (Spudgers): De plástico antideslizante y metal fino. Úsalos en orden: primero el plástico para cortar el adhesivo de la carcasa y luego el metal con cuidado solo para levantar conectores rígidos.
- Alcohol Isopropílico 99,9 %: Disolvente seguro para electrónica. Úsalo para limpiar restos de pegamento de la batería, conectores oxidados o para retirar el adhesivo del sensor de huella antes de volver a pegarlo.
- Pinzas de punta curva y plana: Esenciales para manipular tornillos pequeños, retirar cables flex de sus zócalos y posicionar la batería nueva en su lugar sin tocar el adhesivo con los dedos.
Análisis de componentes internos del Samsung A06
El diseño interno prioriza el modulo de energía y la disipación de calor en el procesador. El Samsung A06 sigue la arquitectura típica de Samsung para gama de entrada: la placa base está dividida en dos secciones principales conectadas por un flex principal que cruza la batería. Esto hace que el desmontaje de la placa completa sea necesario para ciertas reparaciones, como el cambio del conector de carga o el jack de auriculares (si estuviera presente, aunque en este caso depende totalmente de USB-C).
Conocer la disposición te permite anticipar problemas. Por ejemplo, el sensor de huella dactilar está integrado en el botón de encendido lateral, conectado mediante un cable muy fino y delicado que se rompe fácilmente si se intenta separar la pantalla del chasis sin desconectarlo primero o sin cortar correctamente el adhesivo que lo sujeta. Del mismo modo, la antena principal se encuentra en la parte trasera inferior, adherida a la tapa, por lo que al quitar la trasera hay que ser extremadamente cuidadoso con el flex que la conecta a la placa base.
| Componente | Enlace de anclaje | Especificaciones clave |
|---|---|---|
| Placa Base (Motherboard) | #placa-base | MediaTek Helio G85, 12nm, 4GB/6GB RAM variants |
| Batería (Battery) | #bateria | Li-Ion 5000 mAh, 15W fast charge support |
| Pantalla (Display Assembly) | #pantalla | PLS LCD, 6.5", 720x1600 (HD+), 60Hz refresh rate |
| Módulo de Carga (Charging Board) | #carga | USB-C 2.0, includes main mic |
| Sensores (Sensors) | #sensores | Side-mounted Fingerprint, Accelerometer, Proximity |
Reparación de audio y micrófono del Samsung A06
Los problemas de audio suelen ser por suciedad en la rejilla de altavoz, daños en el flex del módulo de carga (donde suele estar el micrófono principal) o desconexiones de la placa madre. En el A06, el altavoz se encuentra en la parte inferior y es una unidad separada conectada por un par de pines de contacto a presión o un conector muy pequeño. Es común que users quejarse de "no oigo" cuando simplemente es obstruido por suciedad o una funda incompatible.
Para el micrófono principal, como se mencionó, suele ir en el flex de carga, por lo que si el cliente no se oye en llamadas pero el audio de grabación de notas de voz funciona, el problema está en ese flex. El altavoz auricular (oído) está en la parte superior, integrado en el flex de la pantalla. Si falla, normalmente es necesario cambiar todo el ensamblaje de pantalla o un microsoldador experto para cambiar solo el altavoz, lo cual no es viable para talleres estándar.
- Diagnóstico físico: Prueba el altavoz poniendo música al máximo. Si suena distorsionado o bajo, limpia la rejilla con un cepillo suave y aire comprimido. Si sigue mal, es sustitución.
- Retirada del módulo inferior: Desconecta la batería y retira los tornillos que sujetan la placa inferior (donde está el puerto de carga) y el altavoz. Desliza con cuidado la tarjeta de circuito para liberarla.
- Prueba del altavoz: Usa un multímetro en modo continuidad o un probador de altavoces de 3,5V conectado a los pines del altavoz para ver si la membrana vibra. Si no hay reacción, cambia la pieza.
- Reemplazo del altavoz: Si el altavoz está muerto, retira la pieza vieja (suele estar pegada o encajada en el chasis). Encaja el nuevo altavoz asegurando que la goma de sellado esté bien posicionada para no perder calidad de graves.
- Verificación del micrófono: Si el problema es que no te oyen, cambia el módulo de carga (flex inferior). Recuerda limpiar los contactos del micrófono nuevo y la goma de sellado en el chasis.
- Prueba final: Antes de cerrar, realiza una llamada de prueba y graba un video de audio para verificar tanto el micrófono principal como el de grabación.
"El 60 % de las averías de audio reportadas por usuarios son físicas (obstrucciones) y no electrónicas" (Android Authority Device Health, 2024).
Diagnóstico de fallas de señal del Samsung A06
La conectividad depende de la antena y el software de modem. Utiliza esta tabla para filtrar fallos. El Samsung A06 utiliza un diseño de antenas integrado en el marco trasero y en las bandas laterales del chasis. Un golpe fuerte o una caída pueden dañar los pines de contacto que conectan las antenas a la placa base, provocando pérdida de señal o que el móvil se quede en "Solo emergencias".
Antes de abrir el equipo, introduce una tarjeta SIM de otro operador para descartar fallo de la operadora. Comprueba también la configuración de redes móviles (APN) si tienes datos pero no voz. Si el IMEI es nulo o desconocido (*#06#), es un problema de software o seguridad en la partición EFS, lo cual es fuera del alcance de esta guía de reparación de hardware estándar y requiere herramientas de box de reparación (como Octoplus o Z3X).
| Síntoma | Posible Fallo | Solución Técnica |
|---|---|---|
| Sin señal (IMEI nulo) | ESN Corrupto / Partición EFS dañada | Reprogramación Certificado (Nivel 3) |
| Solo 4G sin 5G/4G+ | Error de banda o incompatibilidad regional | Verificar código de modelo y bandas soportadas |
| WIFI fluctúa o no conecta | Antena de mariposa (FPC) rota o despegada | Soldar o cambiar el flex de la antena |
| Bluetooth no busca | Error de driver o daños en la placa | Restablecer red de configuración o revisar componentes IC |
"La calibración de RF en taller requiere equipos que amortizan en 2 años si la carga de trabajo es alta" (Telecoms Repair Journal, 2024).
Reemplazo del sensor del Samsung A06
La sustitución de sensores de huella o proximidad requiere paciencia y limpieza. En el Samsung A06, el sensor de huella está en el botón lateral. Es una reparación común tras caídas en el lateral derecho del teléfono. El cable es extremadamente corto, lo que dificulta la manipulación. Si compras un chasis nuevo, este sensor ya viene instalado en el botón de volumen/encendido, simplificando la tarea, pero si solo cambias el flex, debes tener mucho cuidado.
El sensor de proximidad y luz ambiental, por otro lado, suele ir en el flex superior de la pantalla. Si la pantalla se queda encendida al llevarla a la oreja o no se apaga automáticamente, es que este sensor está sucio, mal colocado o roto. Limpiar la zona donde asienta la pantalla (la goma negra) suele solucionar muchos problemas si el flex no está dañado físicamente.
- Apagado y seguridad: Apaga completamente el dispositivo y desconecta la batería. Esto es vital, ya que el flex del sensor de huella está muy cerca de conectores de alimentación en la placa.
- Acceso al botón lateral: Retira la placa base del chasis para tener acceso a la parte trasera del botón de encendido/volumen. El botón está sujeto por un pequeño pasador metálico y el cable del sensor se conecta en la parte trasera de la placa.
- Desconexión del flex: Con una pinza ultra fina, levanta la tapa del conector del sensor de huella. Tira del cable con mucho cuidado; es frágil y corto.
- Extracción del botón: Empuja el pasador de retención del botón por la parte trasera del chasis para liberarlo. El botón saldrá hacia el exterior. Si vas a cambiar solo el sensor, tendrás que desoldar el antiguo del botón o cambiar el botón completo según el kit de repuesto disponible.
- Instalación: Inserta el nuevo botón con el sensor ya montado (o suelda el sensor si es un kit suelto). Pasa el cable a través del canal del chasis hacia la placa base. Conecta el flex firmemente en el zócalo.
- Prueba de funcionamiento: Antes de volver a montar todo el teléfono, conecta la batería y la pantalla (solo sujeta, no pegada). Enciende el equipo y prueba registrar una huella dactilar. Si el proceso de captura es rápido y el desbloqueo funciona, la instalación es correcta.
"Los sensores laterales han reducido la tasa de fallo en un 35 % comparado con los traseros" (Input Innovation Lab, 2024).
Calibración del software posterior a la reparación del Samsung A06
Tras cualquier reparación de hardware en el módulo de pantalla, batería o sensores, es imperativo ejecutar un ciclo completo de calibración vía código de servicio o menú de ingeniería. Esto asegura que los nuevos componentes (como la batería o pantalla) sean reconocidos correctamente por el sistema operativo, optimizando los algoritmos de carga y el toque de la pantalla. Ignorar este paso puede resultar en lecturas de porcentaje incorrectas y devoluciones por parte del cliente final.
Para calibrar la batería, se recomienda cargar el teléfono al 100 % con el equipo apagado y luego usarlo intensamente hasta el 0 % de forma natural para que el controlador de gas (coulomb counter) reajuste los valores. Para la pantalla, revisa el menú de Ajustes > Pantalla > Modo táctil (si está disponible en la versión de One UI Core) y asegúrate de que la sensibilidad está en "Alta", útil si has usado un cristal templado o una pantalla genérica ligeramente más gruesa.
FAQ Samsung A06
Dominar la reparación del Samsung A06 asegura la rentabilidad de tu taller y la satisfacción de tus clientes mayoristas. No pierdas la oportunidad de optimizar tu inventario con piezas de calidad.
